KYN10-40.5型小型化鎧裝式金屬封閉開關設備，是在西安高壓電器研究設計基礎上，研制開發的新產品，框架按金屬封閉鎧裝移開式機構設計，柜內配用新型全真空斷路器或六氟化硫斷路器，柜體采用組裝結構，提高了外觀質量和制造精度，縮短了生產周期，開關柜的各項正常操作，都能在高壓隔離門關閉條件下進行。本產品符合IEC-60298、GB3906、及DJ404等標準的要求，并具備完善的“五防”功能，本開關柜使用在40.5kV三相交流50Hz電力系統中，作為發電廠、變電所及工礦企業的配電室接受與分配電能之用；對電路具有控制、保護和檢測等功能。除廣泛用于一般電力系統外，還可使用于頻繁操作的場所。使用環境條件按GB3906（3-35kV交流金屬封閉開關設備）所規定的正常使用條件。

　產品特點

　　開關柜結構按其組成可分為柜體、手車兩大部分，柜體為薄鋼板彎制，用螺栓組裝成型，典型方案按功能特征設計。柜體又可分為繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分離。其外殼防護等級為IP4X，手車室門打開，斷路器手車出于斷開/試驗位置時防護等級為IP2X.

　　本開關柜具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等其它一次方案。在電纜室里裝有電流互感器、接地開關等、寬裕的空間條件便于多根電線的連接。觸頭盒前裝有金屬活門，上下活門在手車從斷開/試驗位置運動到工作位置過程中自動打開，當手車反方向運動時自動關閉，形成有效隔離。

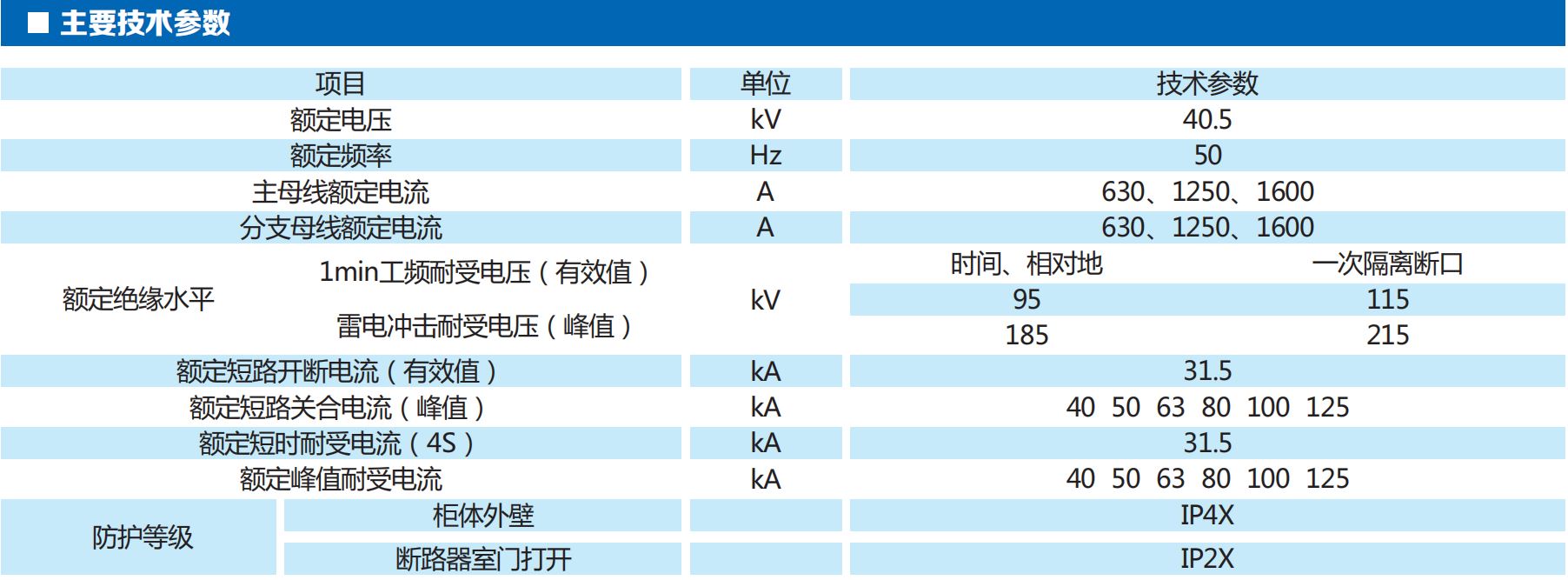

　　主要技術參數項
