Blokset 5000高可靠性智能低壓成套系統

　　●延續了施耐德電氣在低壓電氣及低壓成套領域的先進技術經驗

　　●遵循中國市場需求及客戶使用習慣，量身打造

　　●適用于配電保護、電動機啟動&保護及無功補償等應用場合

固定柜 固定分隔式柜體

　　●固定分隔式結構，結構簡單可靠

　　●固定式接線，電氣連接質量更高

抽出式和插拔式斷路器

　　●具有明顯的可視斷點，保護維修人員

　　●操作簡單，互換性強

　模塊化結構

　　●易于選型配置

　　●簡化加工、裝配等生產過程

抽屜柜 經典的雙夾頭設計

　　●避免配電母排磨損，減少維護成本

　　●精簡一次插件數量，優化裝配效率

　　●無需斷電，系統升級簡便

充分考慮客戶需求

　　●多種抽屜尺寸，可根據需要量身選配

　　●優化的抽屜內部空間，可容納更多二次元件

　　●三位置指示清晰明了，防止誤操作

電容柜 標準無功功率補償方案

　　●遵循中國客戶使用習慣量身打造

　　●經過嚴苛實驗驗證

　　●充分考慮電容、電抗等元件對通風散熱的需求

施耐德電氣全新一代Easy CAN系列電容器產品

　　●平均壽命高達100,000小時

　　●外形緊湊，尺寸小巧，便于安裝

　　高可靠性品質

　　Blokset 5000低壓成套系統，依托其先進的設計理念，嚴苛的實驗驗證以及在低壓電氣制造領域的經驗，保證產品高水準的可靠性與安全性。

Blokset 5000提供所有的基本保證

　　設計標準

　　●符合GB7251-2013等國家標準

　　●全部采用施耐德電氣開關元件，保證系統的最佳運行狀態

優良的分隔形式，充分保證人身設備的安全

　　●母線和功能單元隔離

　　●功能單元之間互相隔離

　　●出線端子與功能單元之間隔離

　嚴苛的試驗驗證

　1.溫升極限

　　●防止因誤脫扣影響正常運行

　　●防止燒傷維護人員

　　2.短時耐受強度

　　●將產生的電弧控制在開關柜內部

　　●接觸外殼時沒有觸電的危險

3.電氣間隙與爬電距離

　　●接觸金屬部位時沒有觸電的危險

　　●絕緣部位沒有漏電流

4.防護等級

　　●防止人員接觸到危險部位

　　●防止設備受到外部固態或液態物體的影響

　　5.介電性能

　　●防止絕緣體早老化

　　●防止接觸外殼時的觸電危險

　　●防止產生電弧

6.保護電路有效性

　　●人員接觸到開關柜金屬部件時的安全性

　　7.機械操作

　　●驗證機械操作機構的壽命

8.其它驗證試驗

　　●材料和部件的強度

　　●電擊防護和保護電路完整性

　　●開關器件和元件的組合

　　●內部電路和連接

　　●外接線端子

施耐德電氣全系列低壓元件通用，完美貼合

　　●Masterpact MTZ系列空氣斷路器

　　●EasyPact MVS系列空氣斷路器

　　●EasyPact EVS系列空氣斷路器

　　●Compact NSX系列塑殼斷路器

　　●EasyPact CVS系列塑殼斷路器

　　●EasyPact EZS系列塑殼斷路器

　　●TeSys D系列接觸器

　　●EasyPact TVS系列接觸器

　　●EasyCAN系列電容器

　專業制造商的保證

　　Blokset 5000的質量與可靠性，除了依托施耐德電氣在低壓電氣領域的關鍵技術及經驗，同樣建立在專業的制造商基礎之上。施耐德電氣與專業制造商在生產、裝配、檢驗等關鍵環節緊密合作，共同保證Blokset 5000的可靠性品質。

　　高安裝密度

　　卓越的設計使得Blokset 5000的單柜安裝密度更高，有效減少項目中的柜體數量，優化投資成本，減小占地面積。

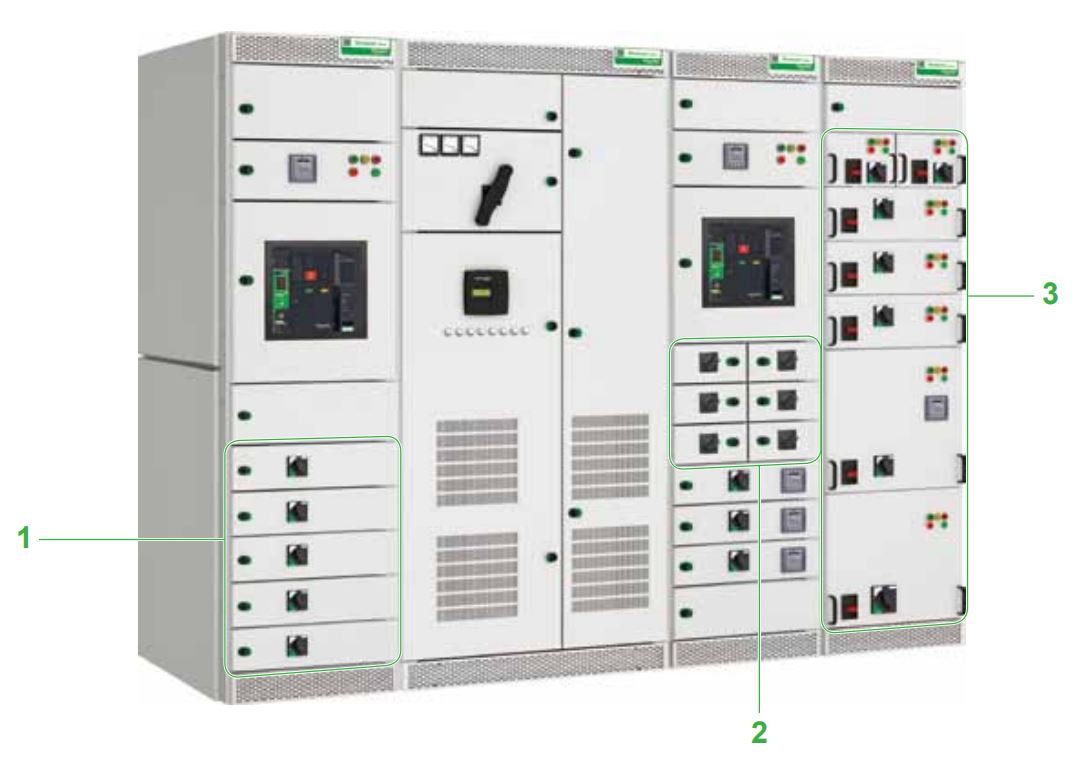

1.進線柜/聯絡柜的混裝方案 2.固定式饋電柜的對開門方案 3.固定式饋電柜和抽屜柜的有效安裝空間為36M

技術性能及方案介紹

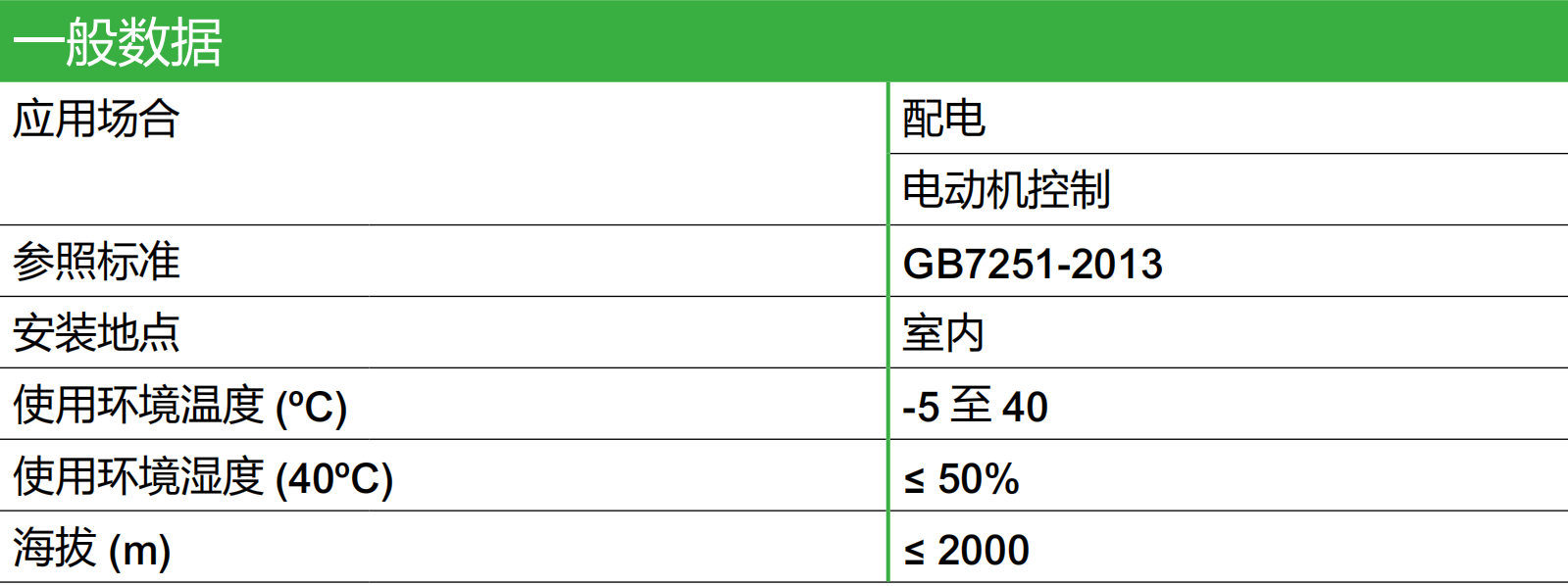

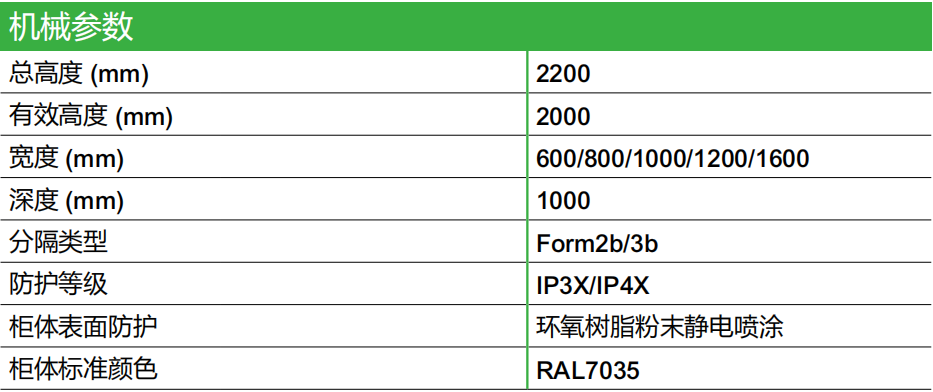

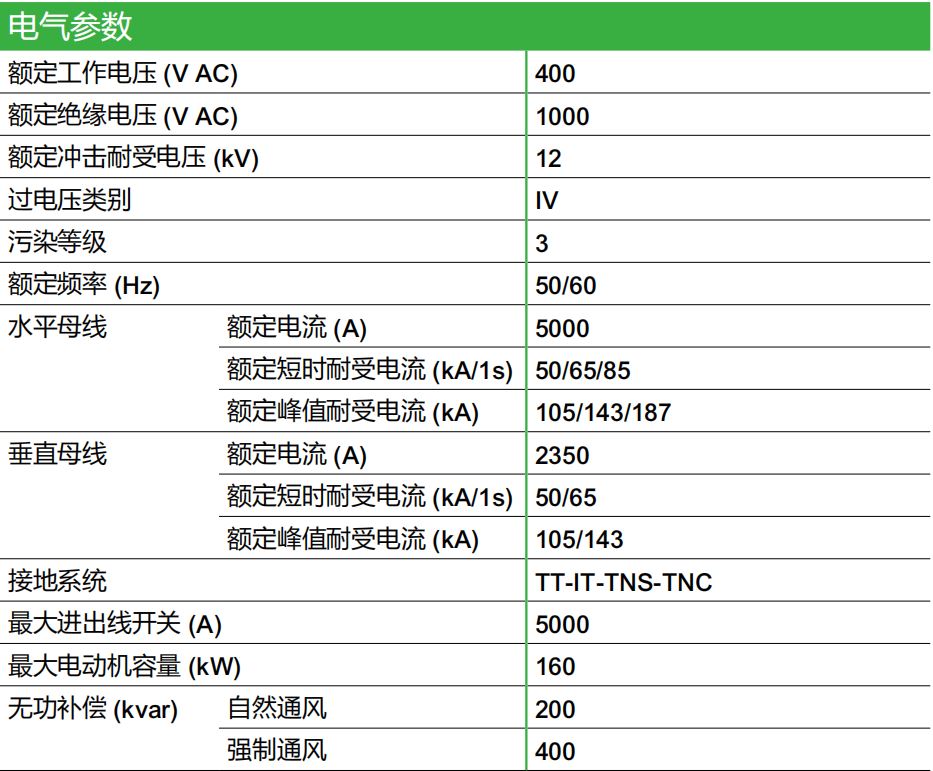

電氣和機械特性

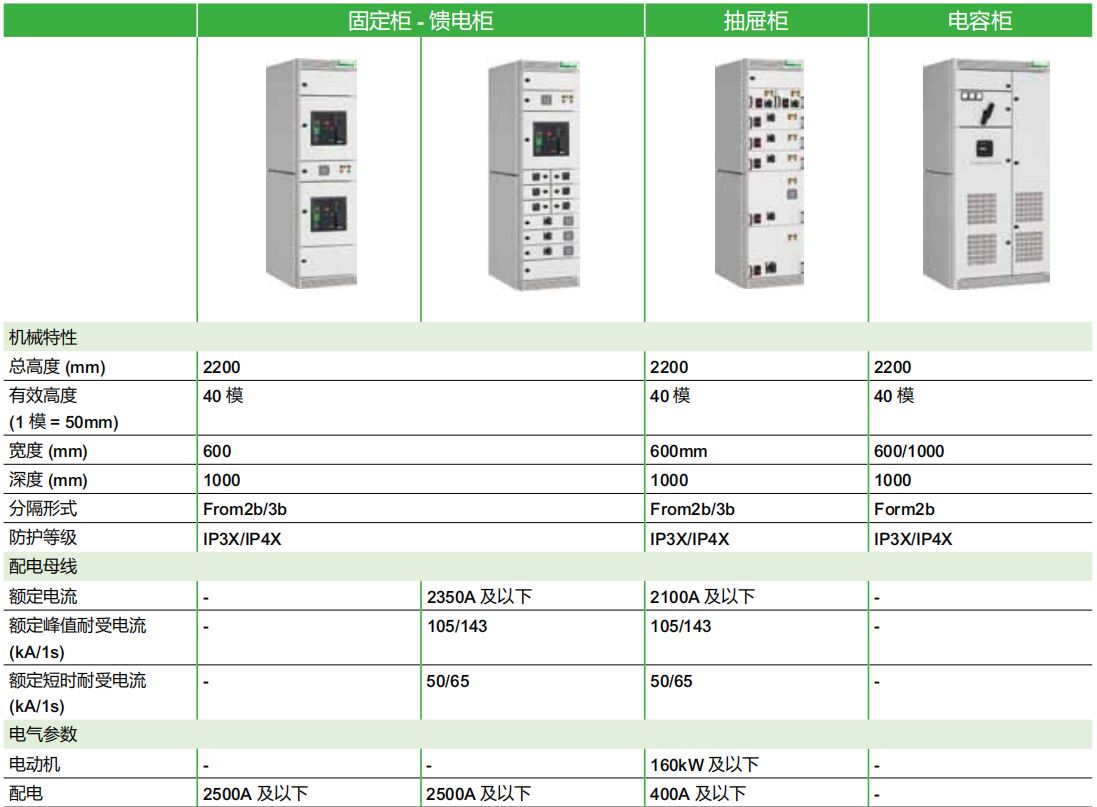

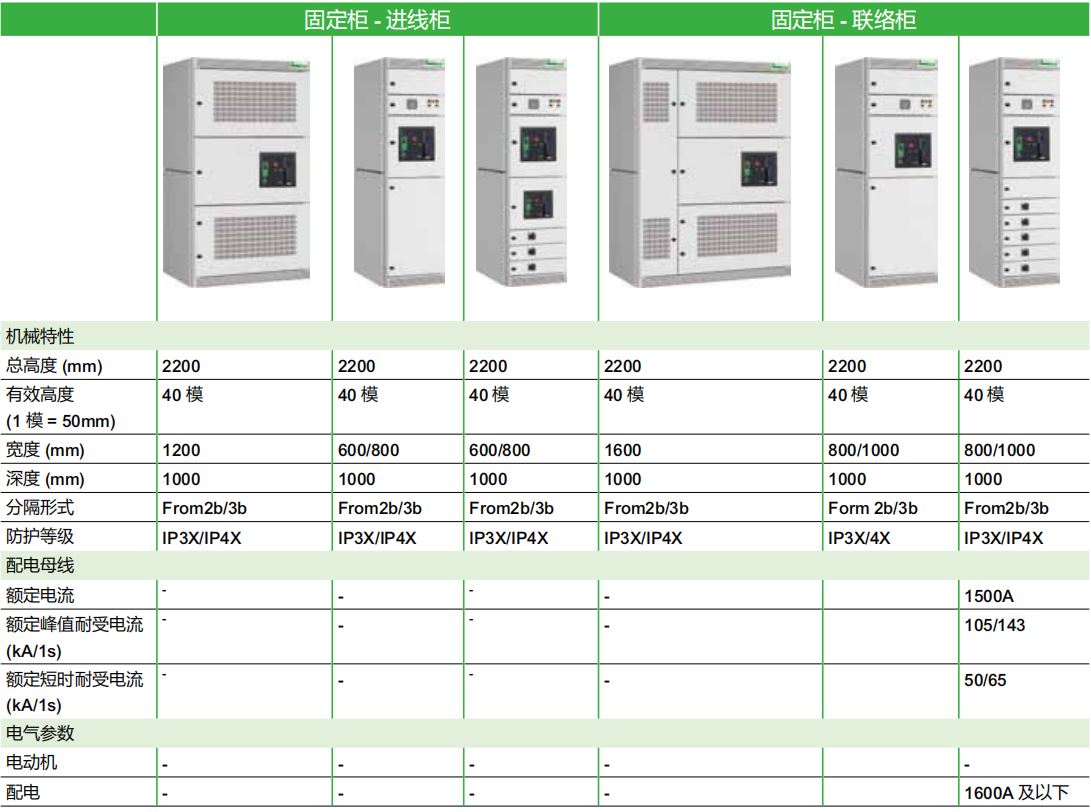

柜型參數

功能單元概述

　　在開關柜中，開關元件固定在安裝板上，安裝板和開關元件的組合稱為功能單元。電氣開關元件的選擇和布置遵循一套嚴密的方法，該方法可以保證設計開關柜時避免發生錯誤。每個功能單元均安裝在帶有機械鎖閉的單獨隔室內，且所有帶電導體部分均使用金屬/絕緣材料分別進行隔離。

固定式功能單元

　　Masterpact MTZ空氣斷路器

　　自1987年以來，施耐德電氣在低壓配電領域一直是空氣斷路器的標桿。最初通過Masterpact M，接著是Masterpact MT，現在，Masterpact MTZ結合最新的數字化技術，成為施耐德電氣EcoStruxure Power智能配電系統的關鍵部分，并助力配電向物聯網時代的轉變。它是業內首款集成了1級精度電能測量的空氣斷路器，助力更好地實現節能增效；同時，通過藍牙和NFC無線連接將智能手機引入到配電運維管理中來，真正實現了數字化的運維管理；最后，數字模塊的創新，使得在整個項目生命周期中，可以實現空氣斷路器的30秒不斷電功能升級，大大保障了供電和保護的連續性，以及系統功能的可擴展性。Masterpact MTZ空氣斷路器是一款真正可以幫助用戶馭·見未來的數字化產品。更多產品介紹，詳見Masterpact MTZ空氣斷路器產品樣本。

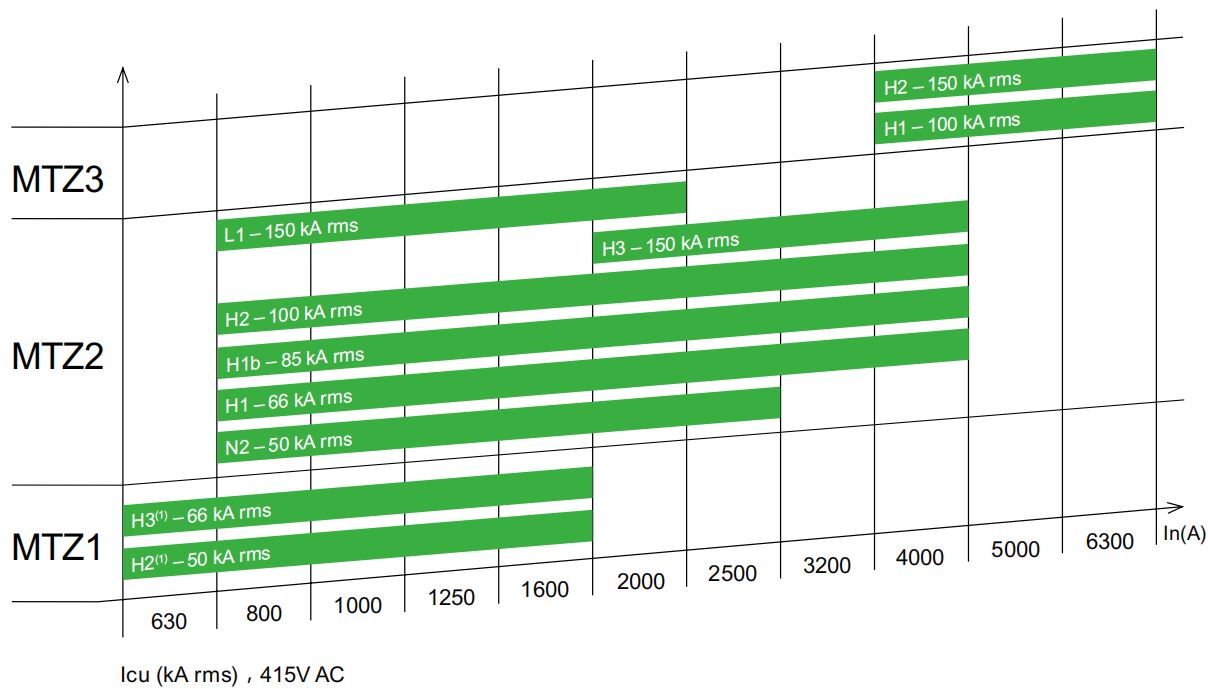

　　(1)MTZ1H2和H3的短時耐受能力分別為42KA和50KA

　　EasyPact MVS系列空氣斷路器

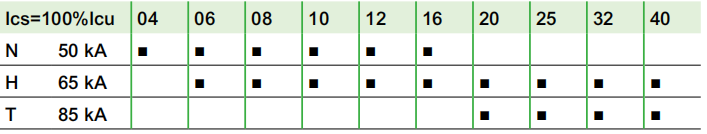

　　EasyPact MVS具有10種電流等級、3種分斷能力，可靠安全滿足低壓配電保護需求：

　　●N型：適用于住宅類、商業建筑類及中小型工業類的配電系統

　　●H型：適用于大容量變壓器或并聯運行的低壓配電系統

　　●T型：適用于較大容量變壓器或并聯運行的低壓配電系統

　EasyPact EVS系列空氣斷路器

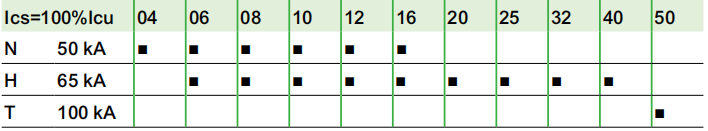

　　EasyPact EVS具有11種電流等級、3種分斷能力，簡約安全滿足低壓配電保護需求：

　　●N型：適用于住宅類、商業建筑類及中小型工業類的配電系統

　　●H型：適用于大容量變壓器或并聯運行的低壓配電系統

　　●T型：適用于超大容量變壓器或并聯運行的低壓配電系統

固定式功能單元及抽屜式功能單元

　　Compact NSX系列塑殼斷路器

　　Compact NSX系列低壓塑殼斷路器包括15-3200A的所有額定值，更多信息，請參考

　　Compact NSX產品目錄。

　　●3種尺寸，7個殼架等級

　　○100m/160m

　　○100/160/250

　　○400/630

　　●8種分斷等級

　　○16,25,36,50,70,100,150,200kA

　　○Ics=100%Icu

　　●3種脫扣單元

　　○TMD(100-250)-LI

　　○Micrologic 2/5/6(100-630)-LSI/LSIG

　　○Micrologic 4/7*-LSI+漏電(一體式)

　　●4種保護類型

　　○配電保護

　　○電動機保護

　　○漏電保護

　　○接地故障保護

　　●3種安裝方式

　　○固定式

　　○插入式

　　○抽出式

　　●附件齊全

　　○100m/160m小體積附件

　　○100-630標準體積附件

　EasyPact CVS系列塑殼斷路器

　EasyPact CVS系列塑殼斷路器全系列提供熱磁脫扣器：

　　●殼架多樣：5種殼架電流

　　○100/160/250/400/630A

　　●分斷齊全：4種分斷等級

　　○E/B型(25kA)

　　○F型(36kA)

　　○N型(50kA)

　　○H型(70kA)

　　●尺寸精簡：3種殼架尺寸

　　○CVS100E

　　○CVS100-CVS250

　　○CVS400-CVS630

　　●保護全面：3種保護類型

　　○配電保護、漏電保護(跳閘&只報警不跳閘)、電動機保護

　EasyPact EZS系列塑殼斷路器

　　EasyPact EZS系列塑殼斷路器全系列提供熱磁脫扣器：

　　●殼架多樣：7種殼架電流

　　○63/100/160/225/250/400/630A

　　●分斷齊全：3種分斷等級

　　○E型(25kA)

　　○F型(35kA)

　　○N型(50kA)

　　●尺寸精簡：2種殼架尺寸

　　○EZS 63A(N)/100A(N)/160A/225A/250A

　　○EZS 400A/630A

　　●保護全面：3種保護類型

　　○配電保護、漏電保護(跳閘&只報警不跳閘)、電動機保護

　無功功率補償方案

　采用施耐德電氣全新一代Easy CAN系列電容器

　　●平均壽命高達100,000小時

　　●外形緊湊、尺寸小巧、便于安裝

　　●獨特的接線端子設計，保證用電安全

　標準電容柜方案

　　●遵循中國市場需求及使用習慣定制

　　●經過嚴苛實驗驗證

　　●充分考慮電容、電抗對柜體的通風散熱需求

　抽出式功能單元

　　將所需的開關元件安裝在開關柜一個抽屜內，可以保證快速可靠的維護和維修。有效安裝高度為40個模數，水平母線需占用一定模數。抽屜基本模數為4/2M，3M，4M,6M，9M，12M，單個抽屜中的電動機容量不超過160kW，配電不超過400A。

　　一個可抽出式功能單元由下列部分組成

　　●一個支撐設備的移動部分

　　●一個支撐移動部分起定位作用的固定機構

　　●主電路連接觸頭，與母線夾接

　　●輔助電路連接觸頭

　安全性

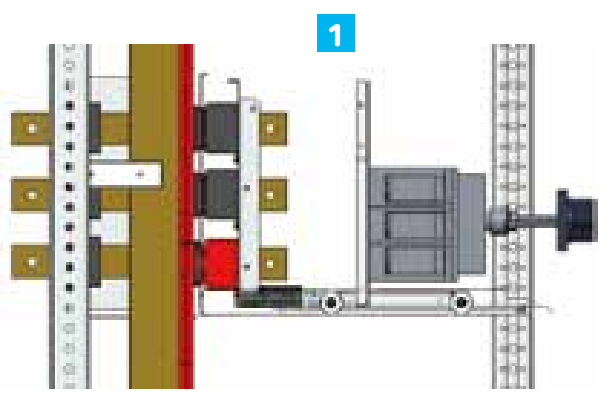

　　抽屜聯鎖機構允許抽屜處于下圖所示4個位置中的任意一個。

　(1)接通位置

　　主電路和輔助電路均接通，該位置可以使用最多3把掛鎖進行鎖定。只要斷路器閉合(ON位置)，安全系統就會阻止開門操作。該互鎖機構將門把手和斷路器上的操作軸連接起來。

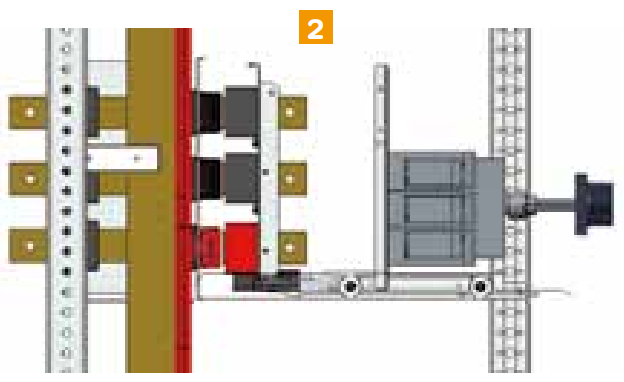

　(2）試驗位置

　　主電路斷開(進線和出線)，輔助電路保持連通。該位置可以用于檢查輔助電路，可以用最多3把掛鎖進行鎖定。

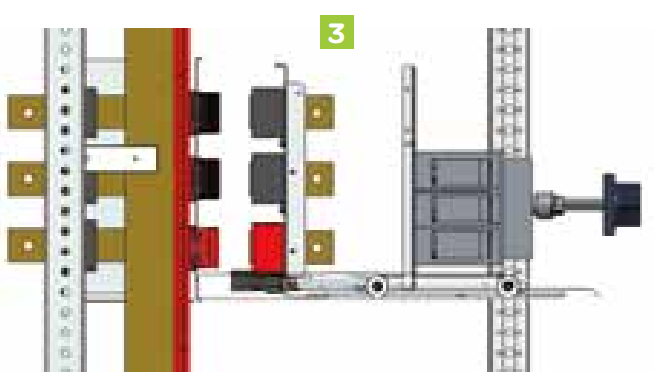

　(3）斷開位置

　　所有電路均斷開，該位置可以使用最多3把掛鎖進行鎖定。

　　A:主出線觸頭B:主進線觸頭C:輔助電路觸頭

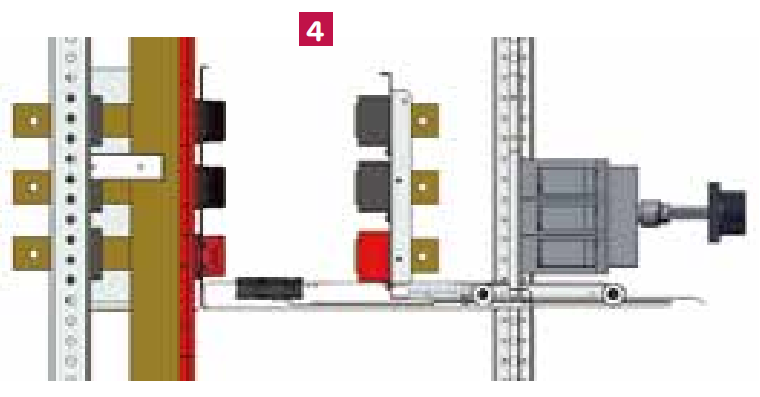

　(4）抽出位置

　　智能靈活 智能配電解決方案

　　基于物聯網的數字化中低壓解決方案，全方位改善配電系統，實現預防性維護，保障安全，可靠，高效的配電系統，放大您的業務價值。

　尺寸和安裝

安裝固定方案 預留空間及地面固定

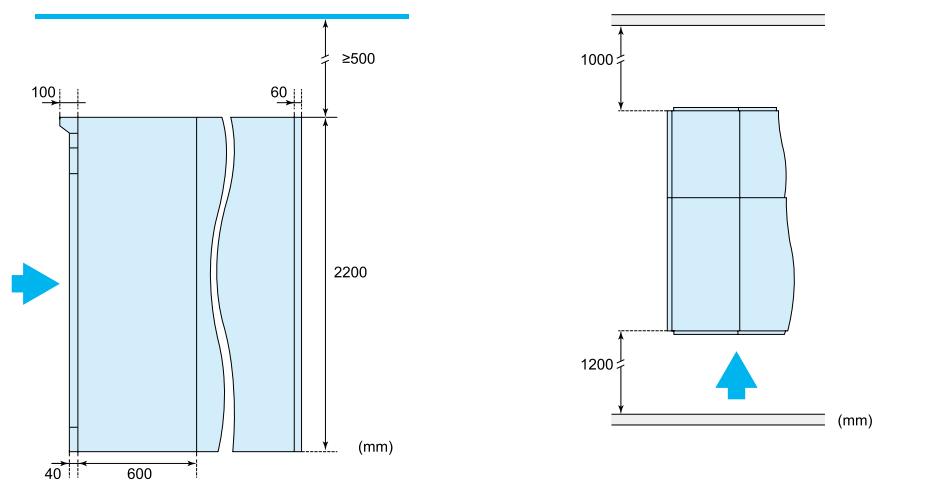

開關柜周圍預留空間

　　必須在開關柜頂部為電纜連接和水平母線的魚形排搭接預留至少500mm高度空間。

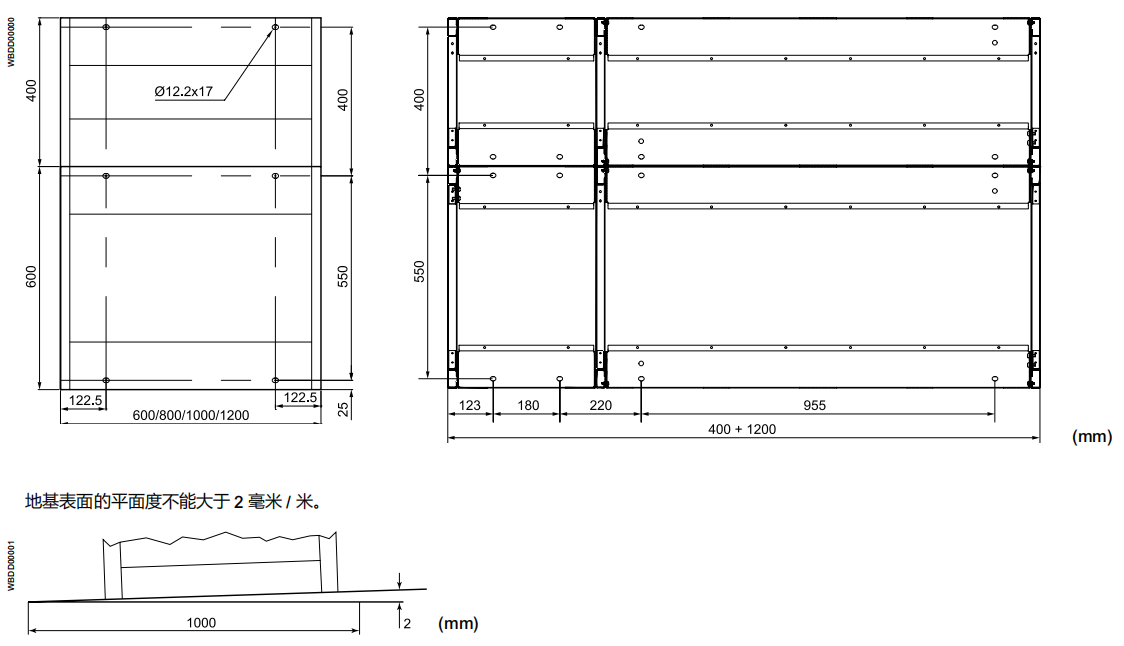

　地面固定

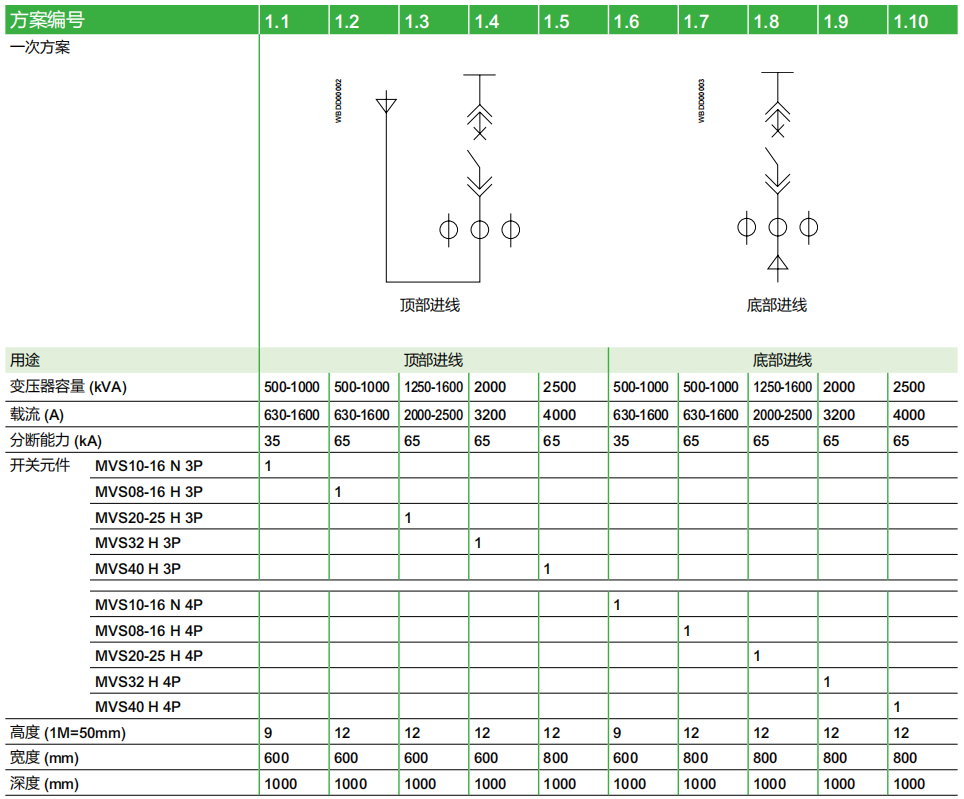

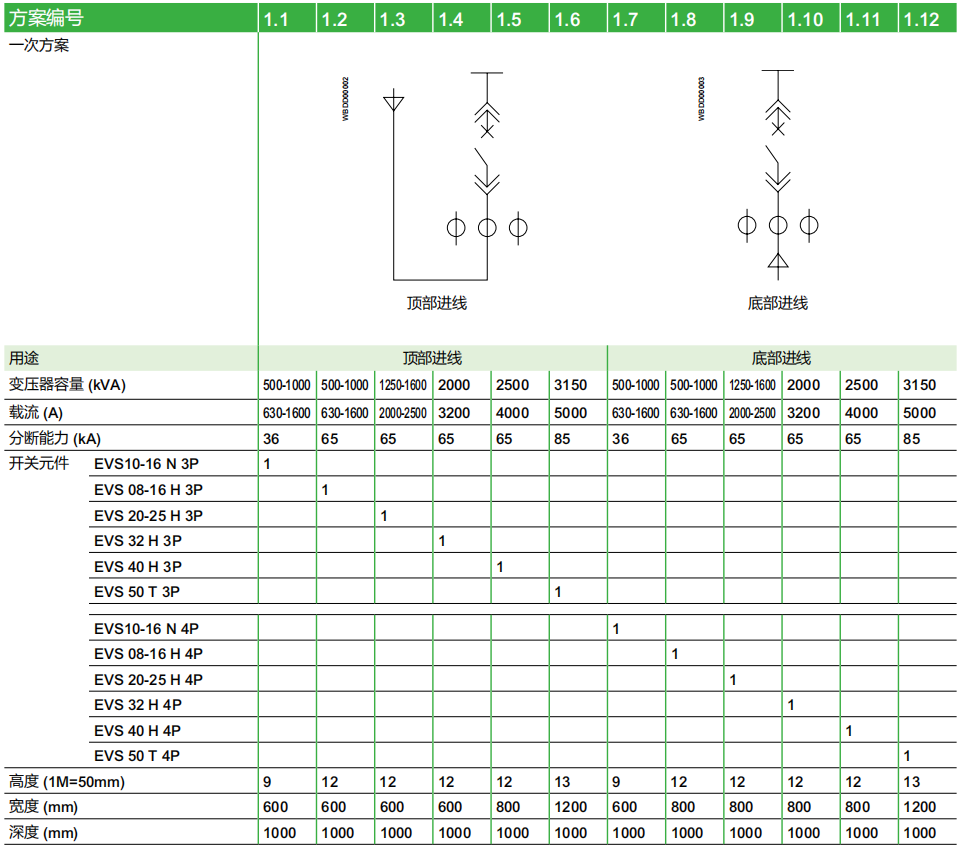

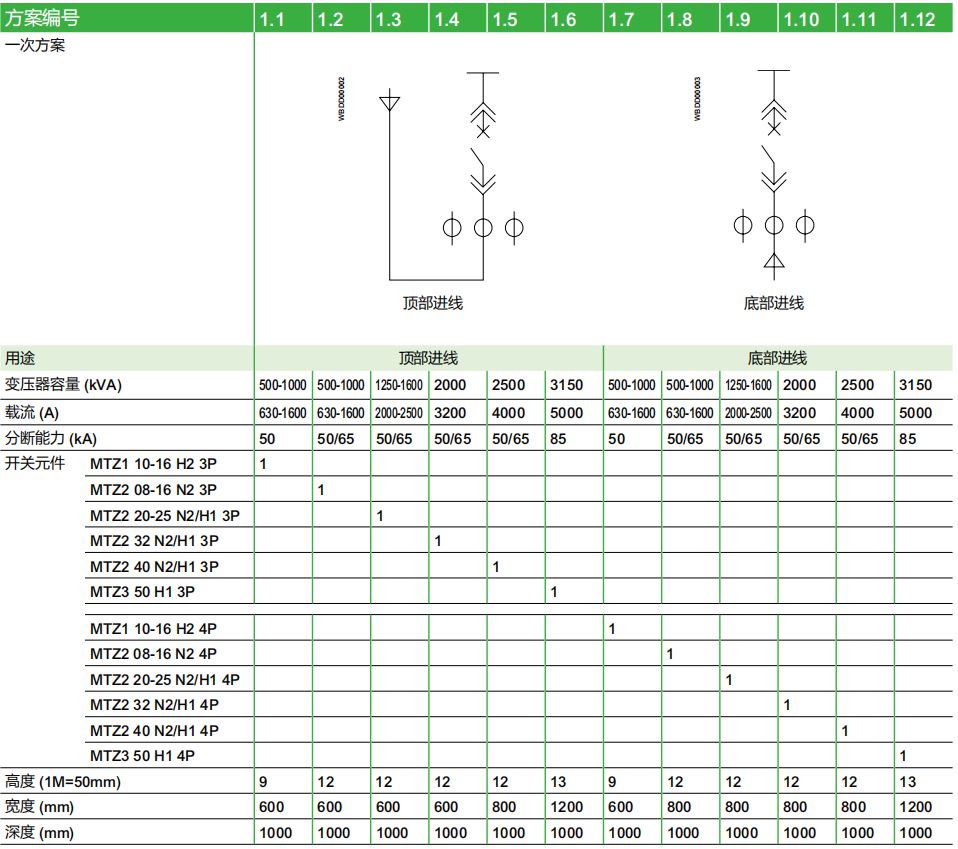

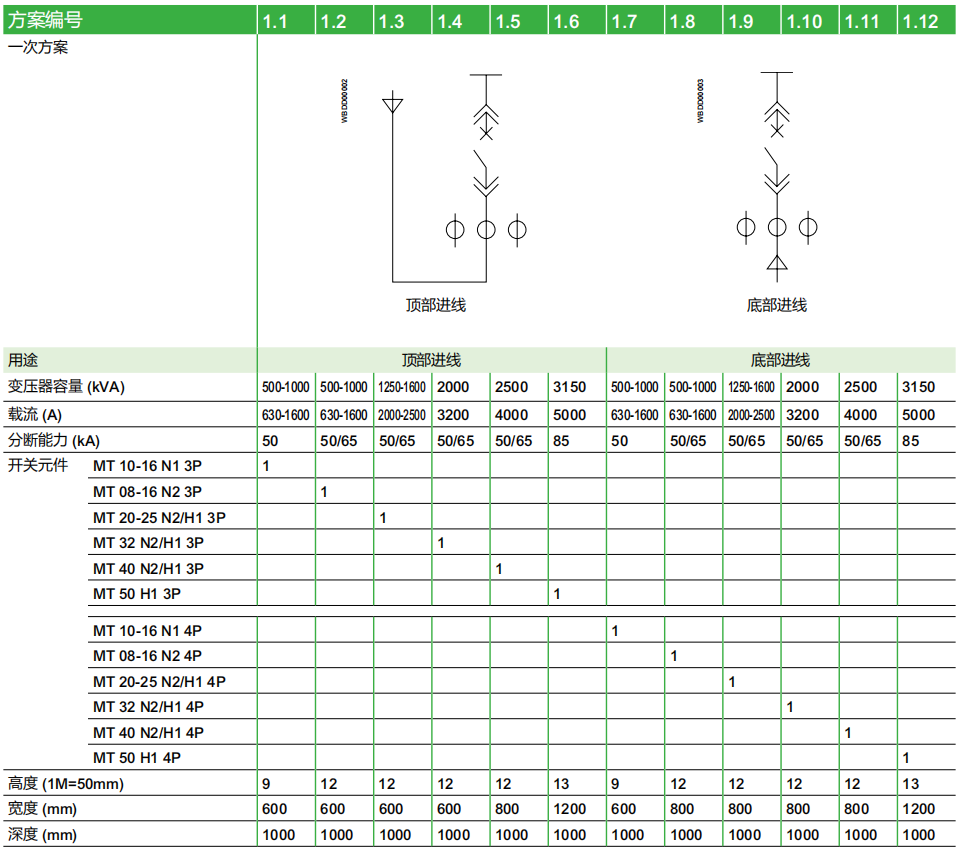

　　一次系統推薦方案 地面固定

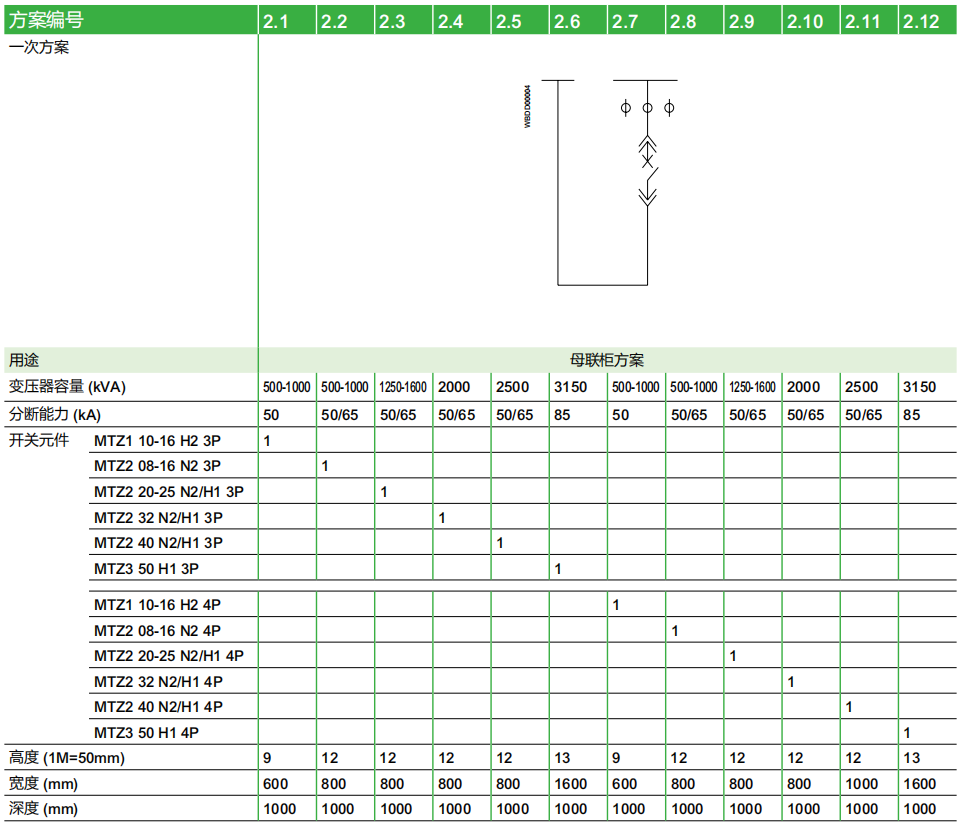

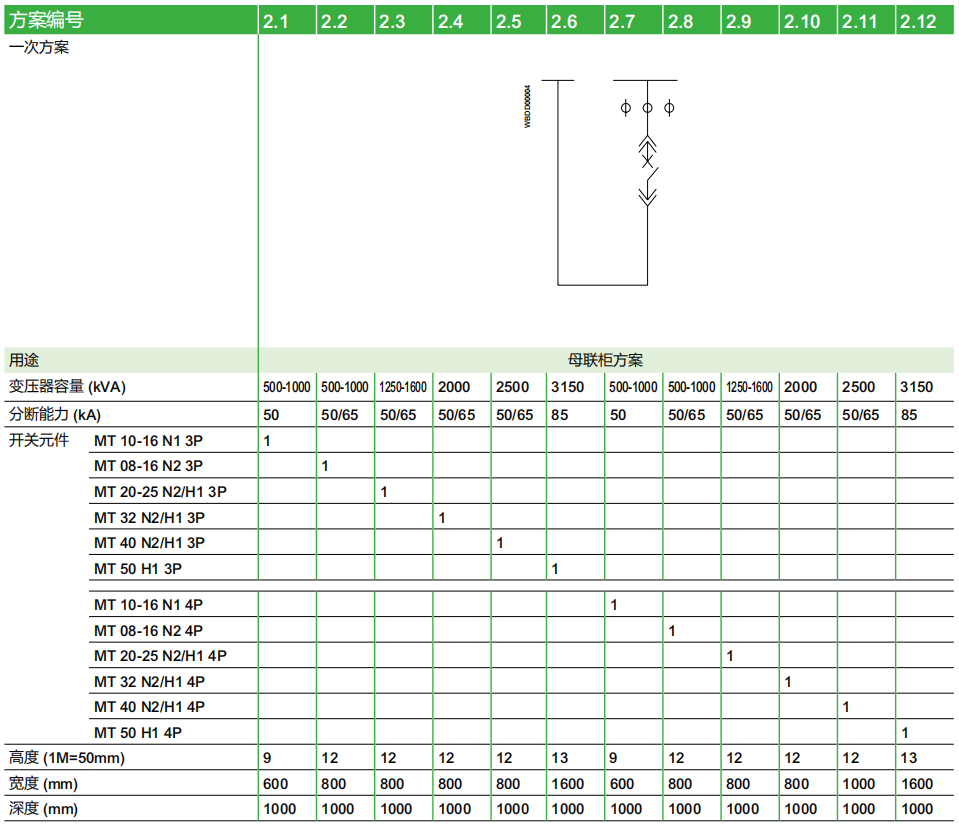

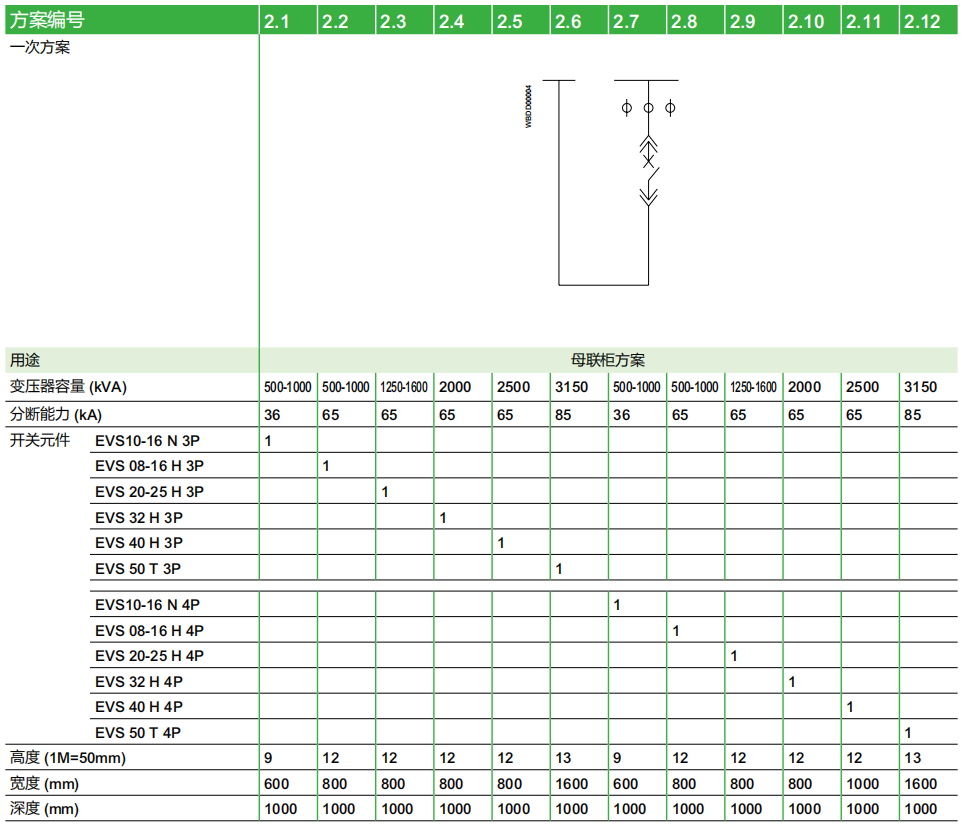

一次系統推薦方案 母聯方案

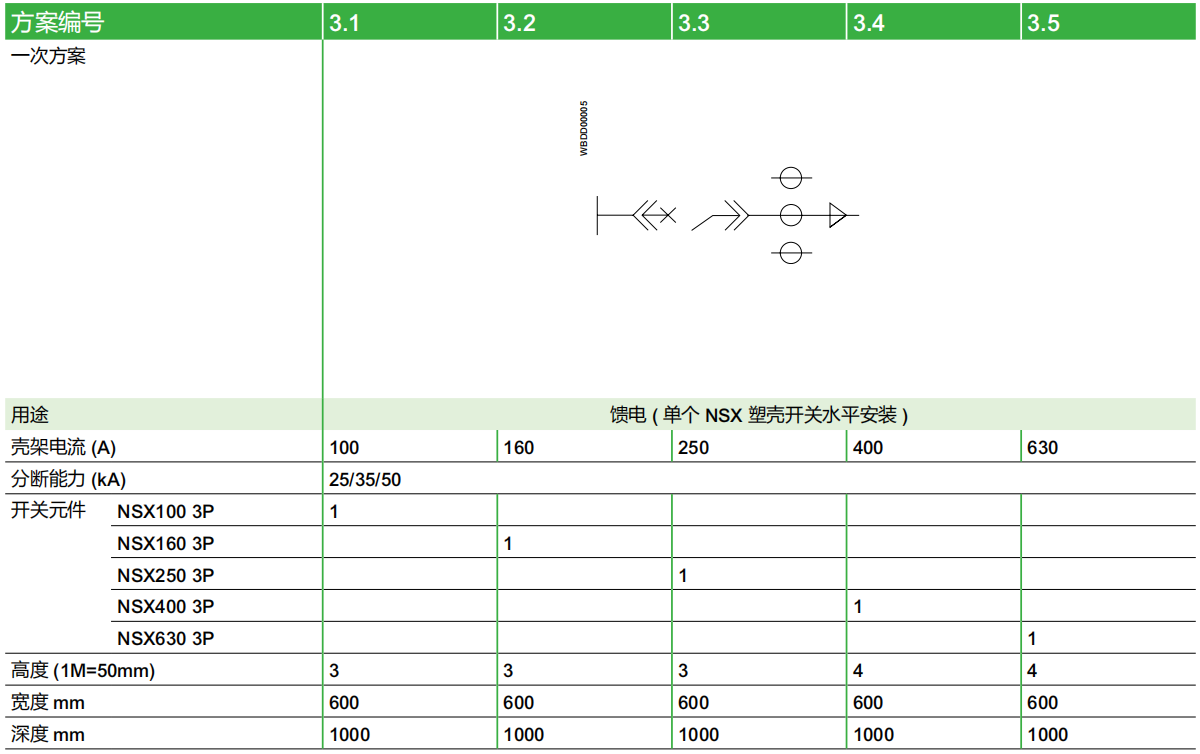

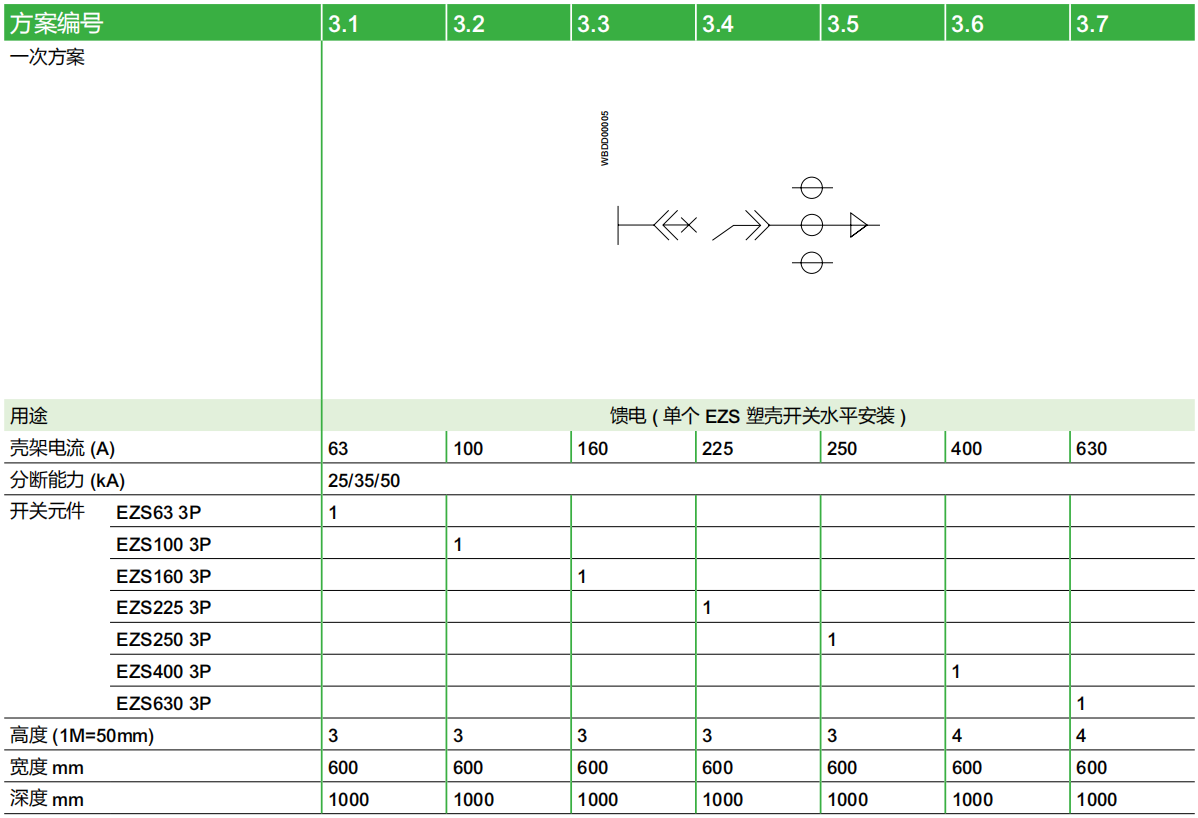

　一次系統推薦方案 塑殼饋電方案

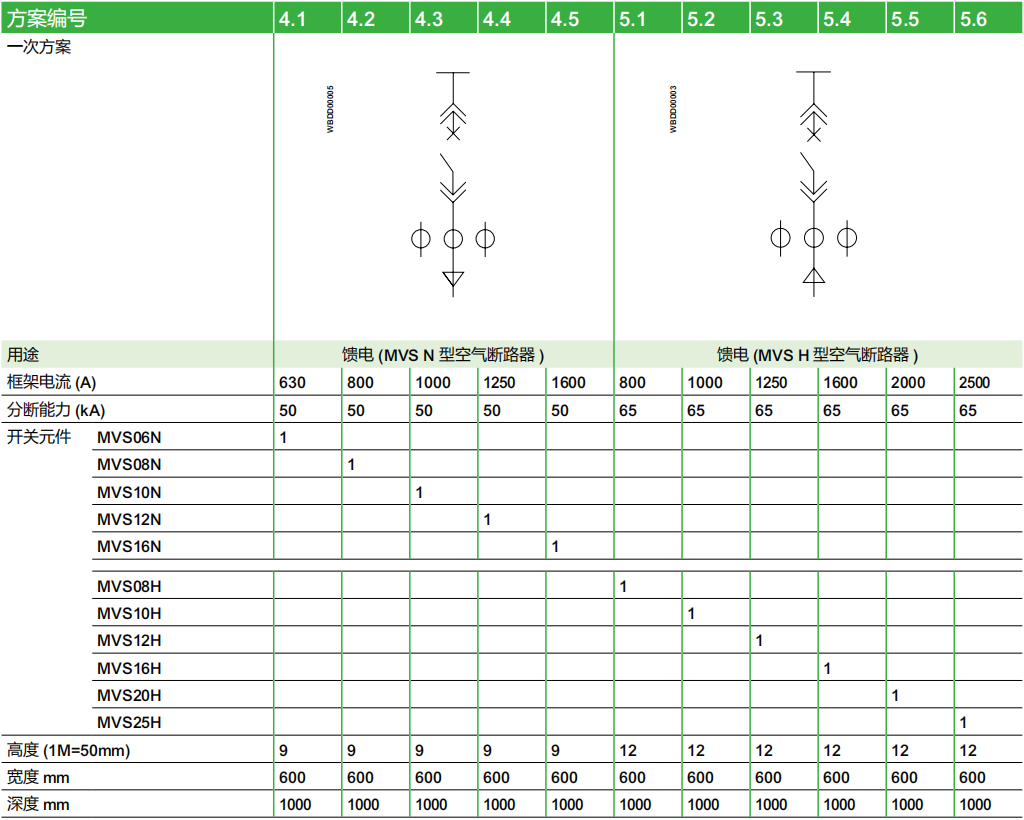

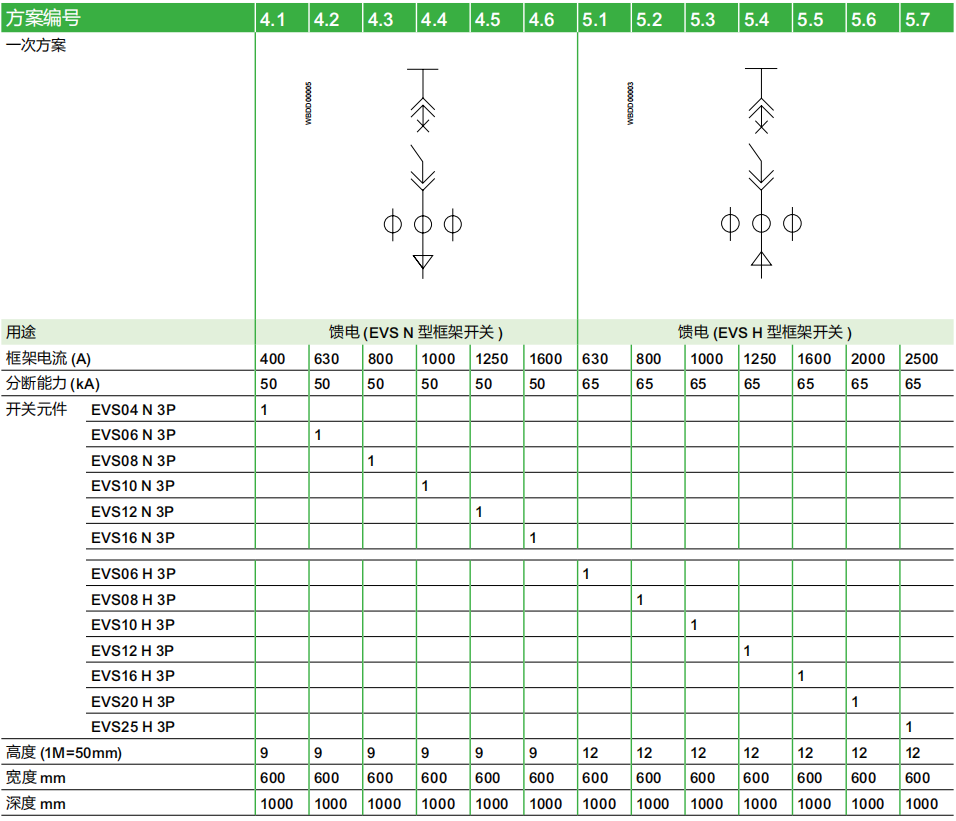

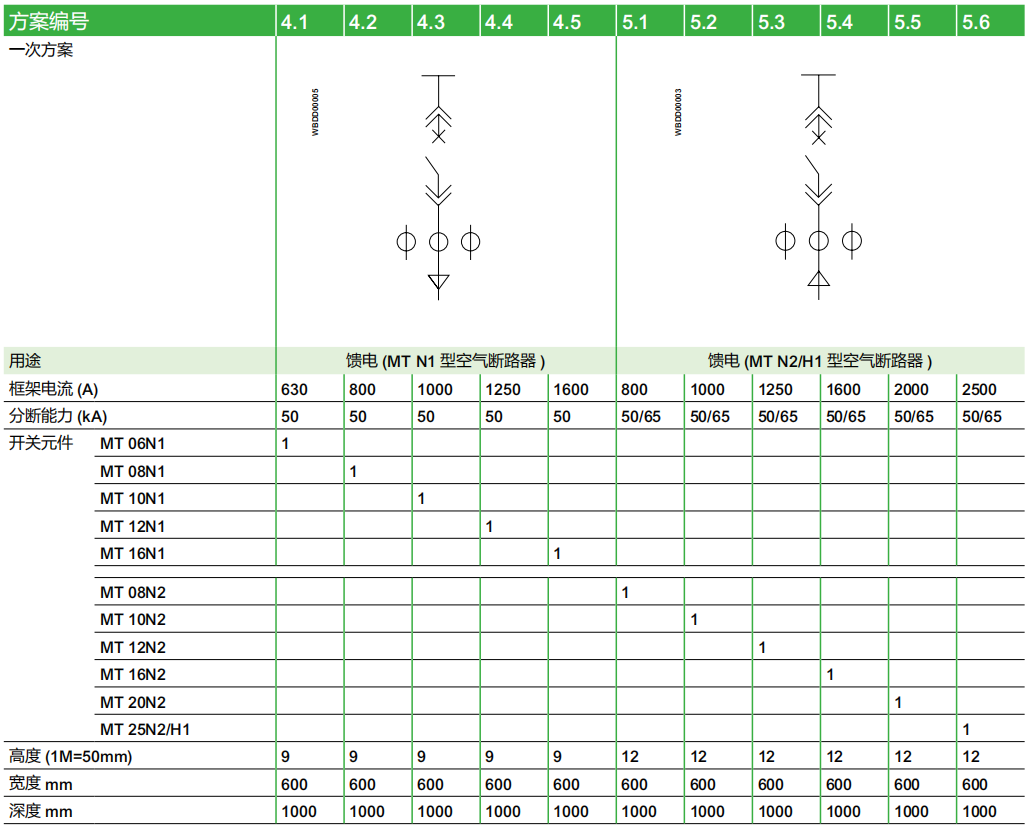

　　一次系統推薦方案 框架饋電方案

　一次系統推薦方案 抽屜柜方案

　Blokset 5000抽屜柜目前包含3種可選保護方案

　　●配電保護方案

　　●直接啟動馬達保護方案

　　●正反轉啟動馬達保護方案

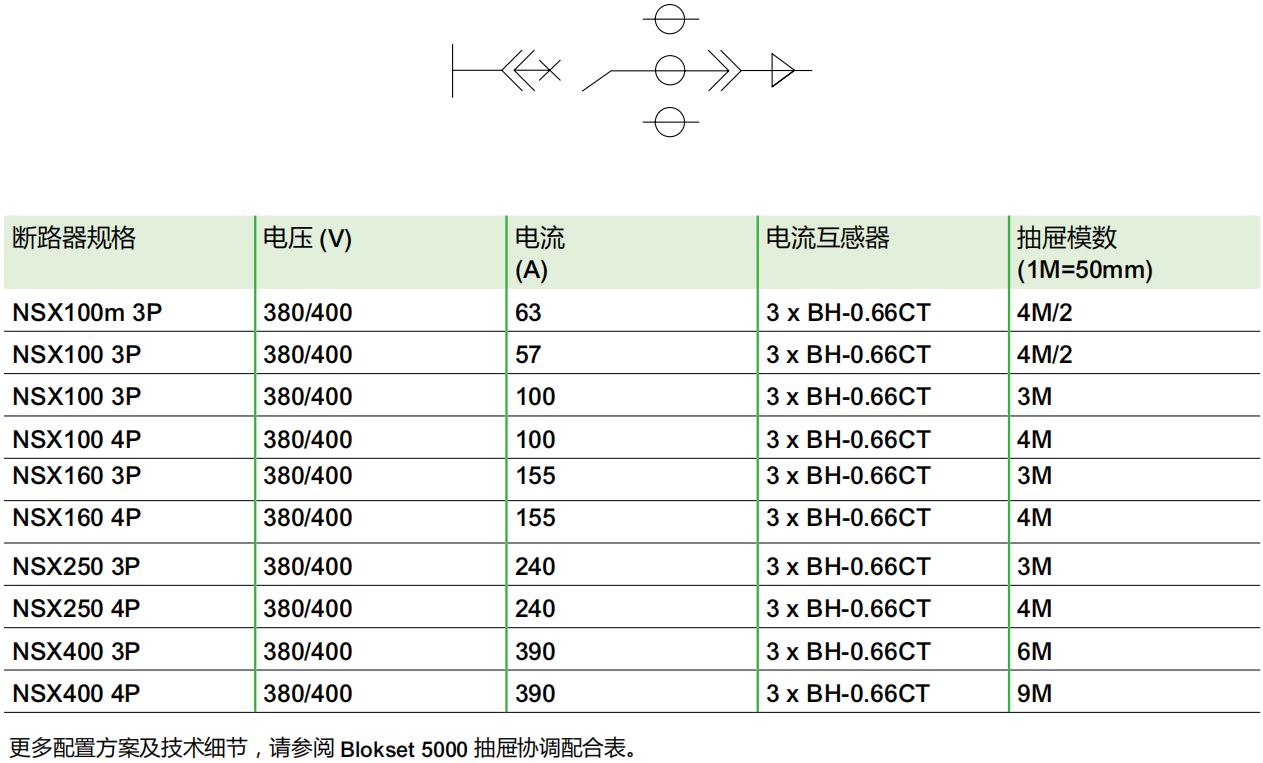

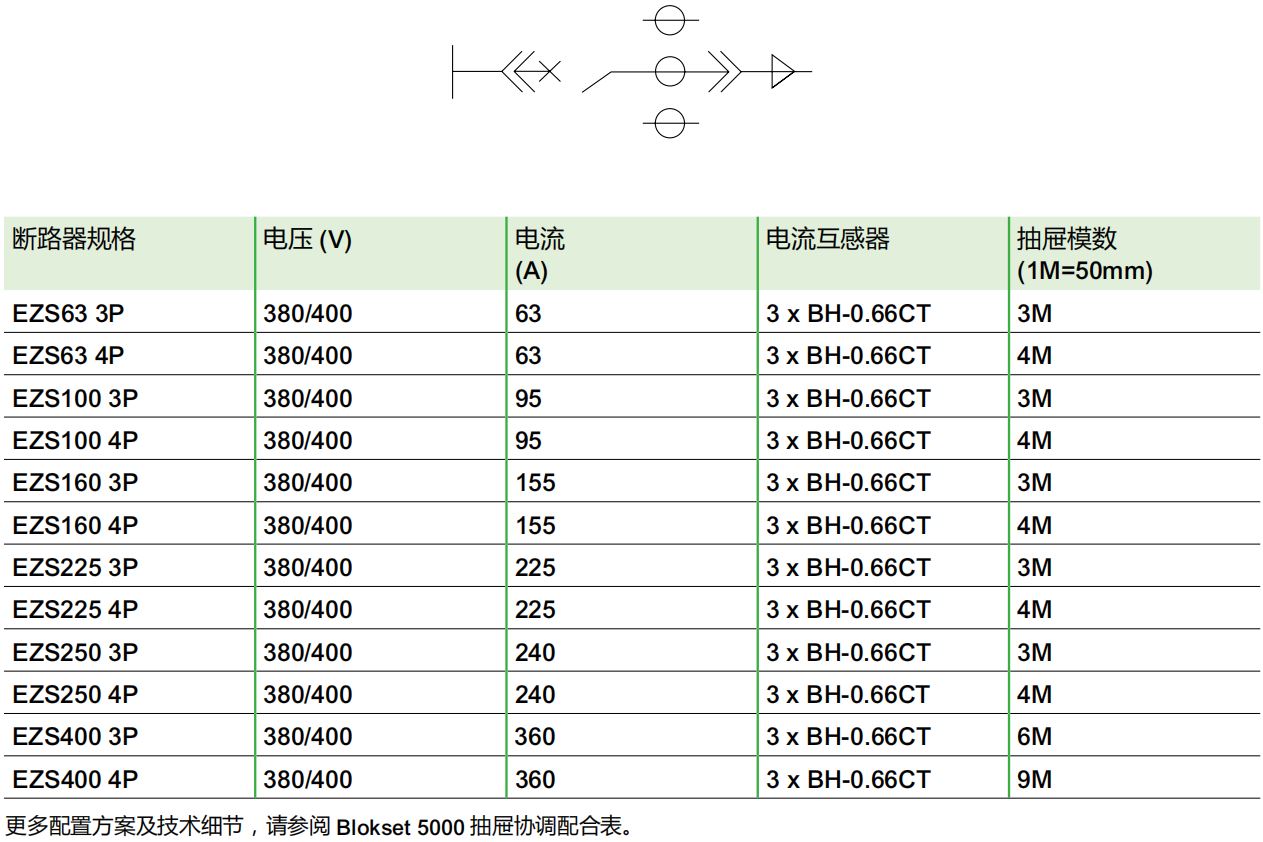

配電回路方案

　　一次系統推薦方案 抽屜柜方案

　配電回路方案

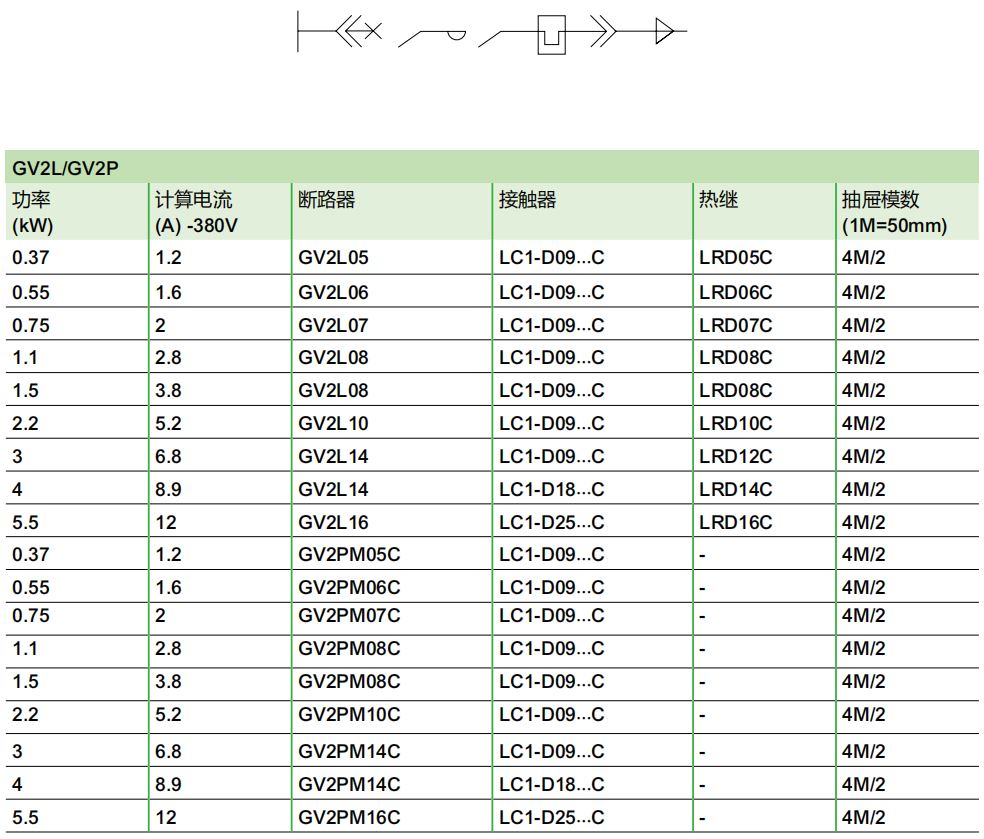

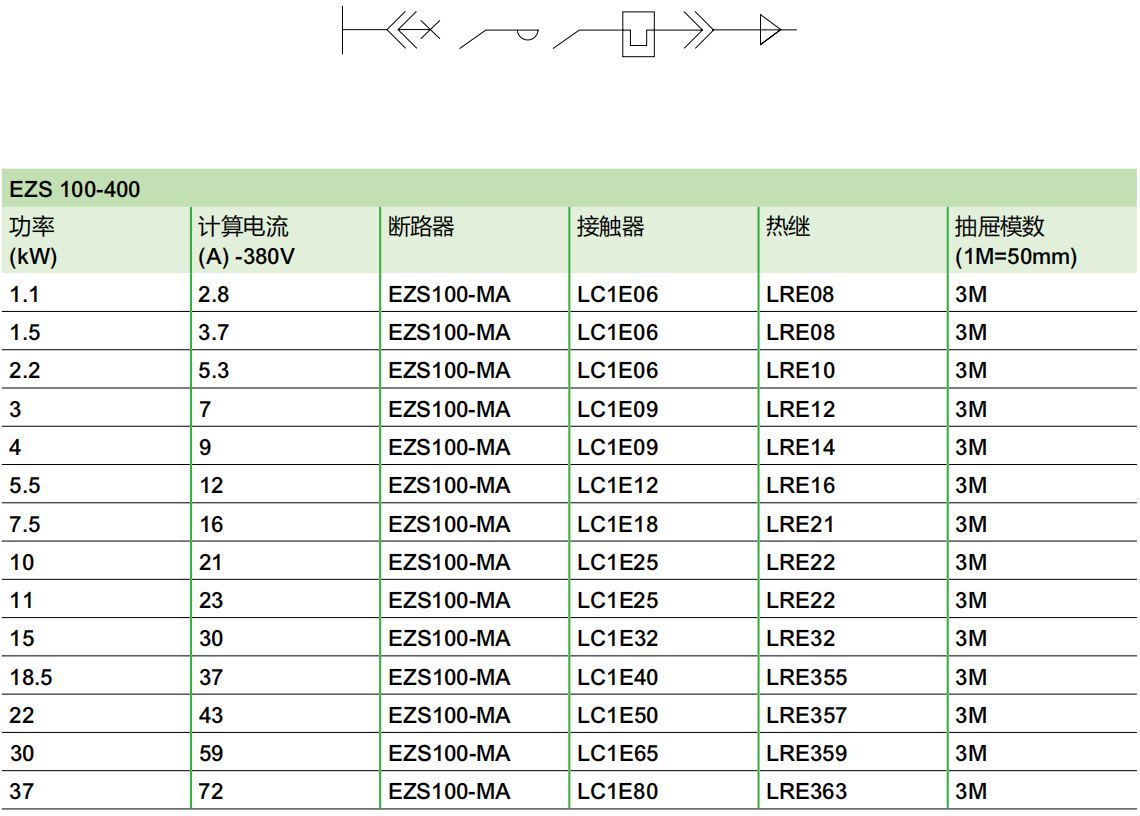

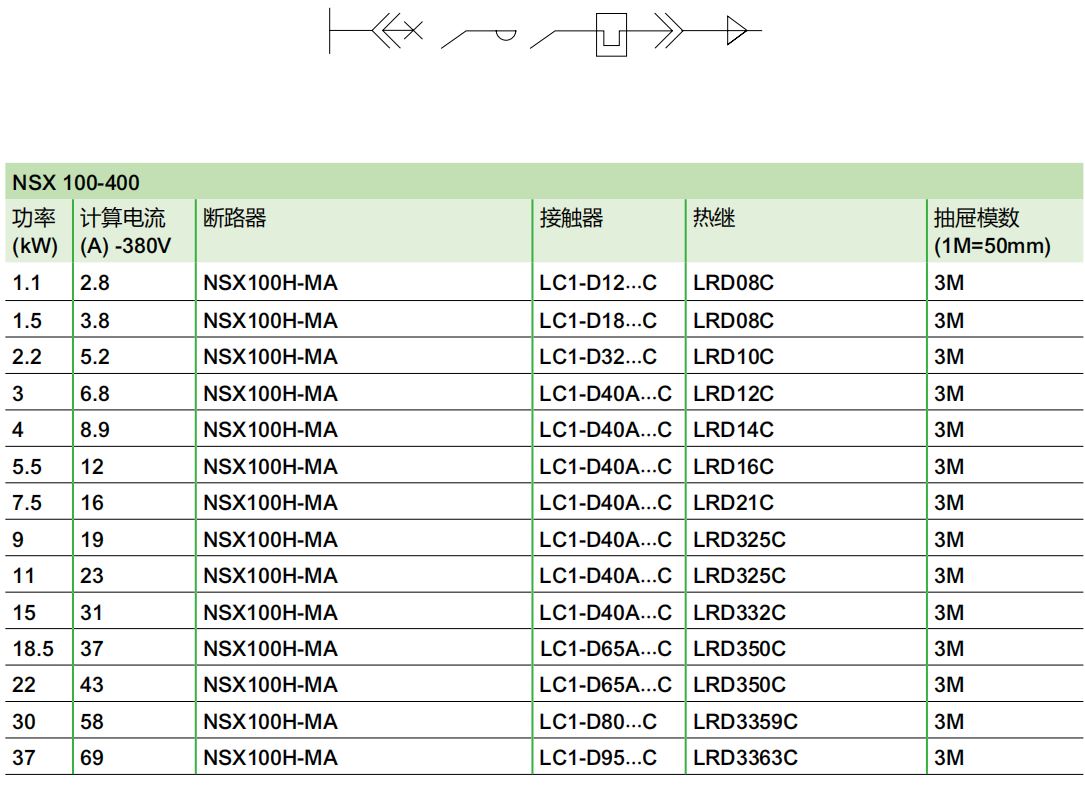

直接啟動馬達保護方案

直接啟動馬達保護方案

　　直接啟動馬達保護方案

　　直接啟動馬達保護方案

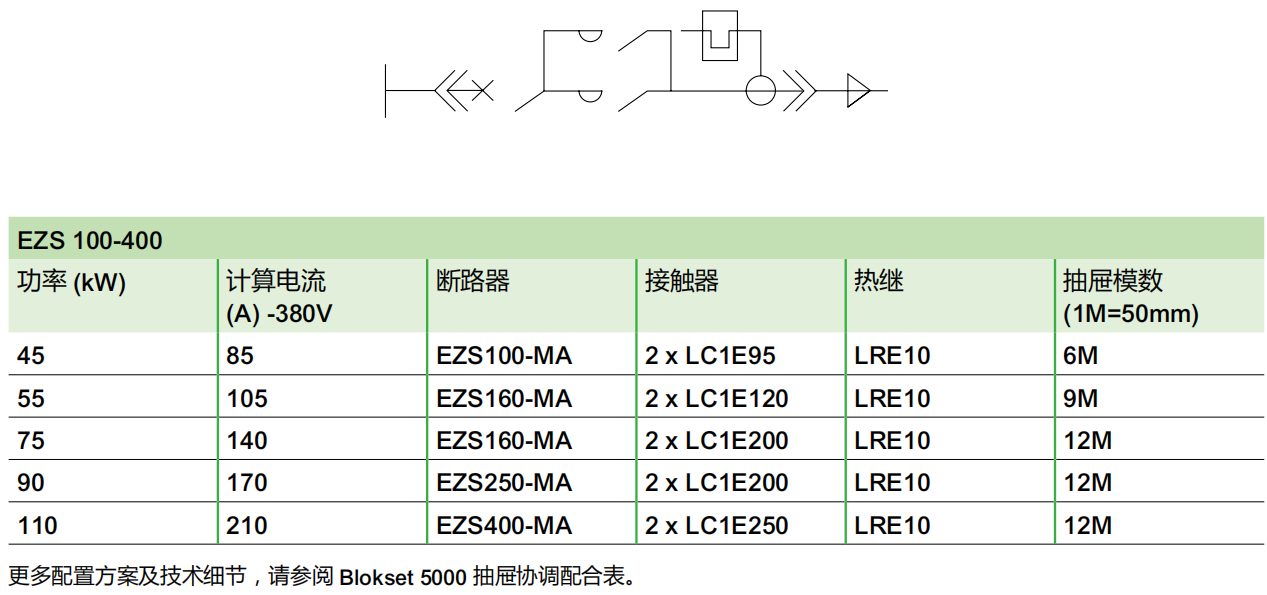

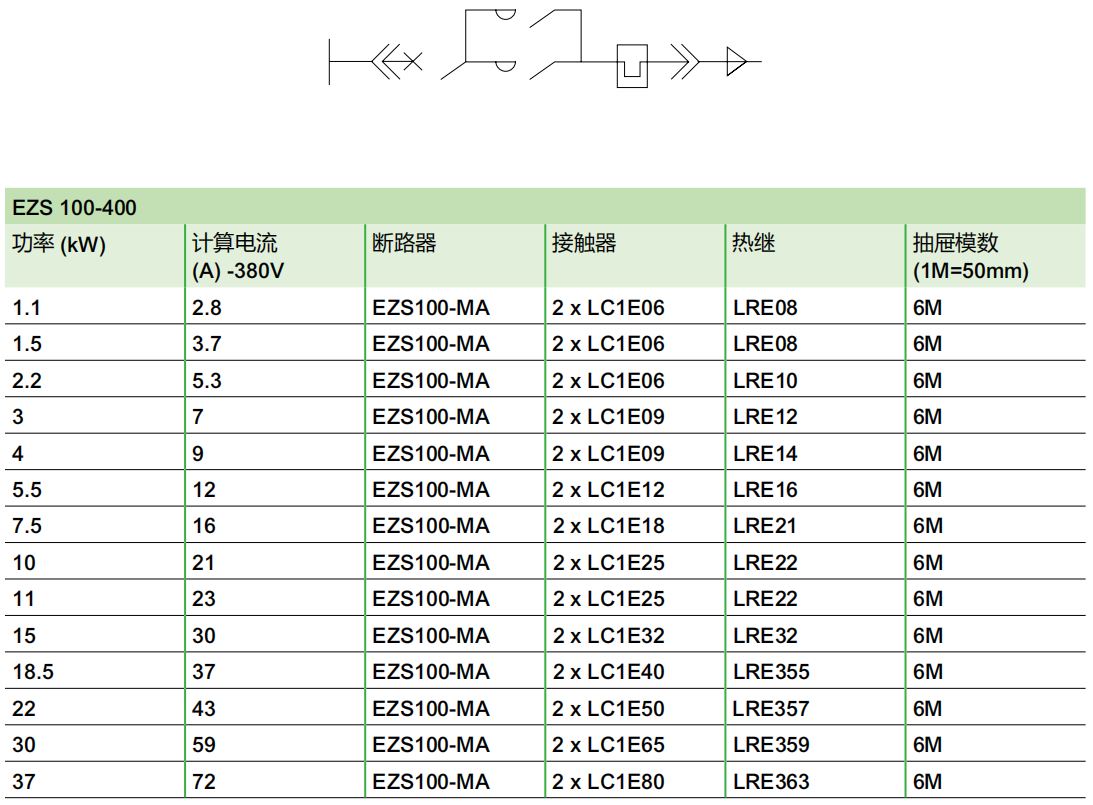

正反轉啟動馬達保護方案

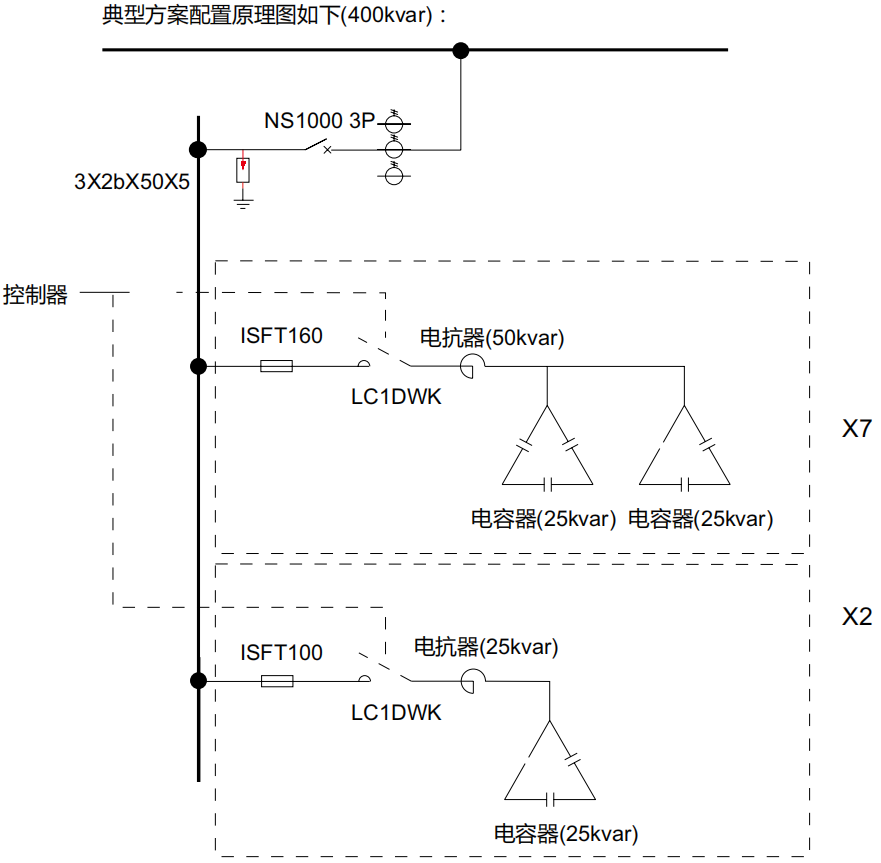

無功功率補償方案

Blokset 5000電容柜設計說明

　　Blokset 5000電容柜采用整柜設計方案，充分保證方案的安全可靠。

　最大補償容量

　　●自然通風：200kvar，柜寬600mm

　　●強制通風：400kvar，柜寬600mm(不帶電抗器室)或1000mm(帶電抗器室)

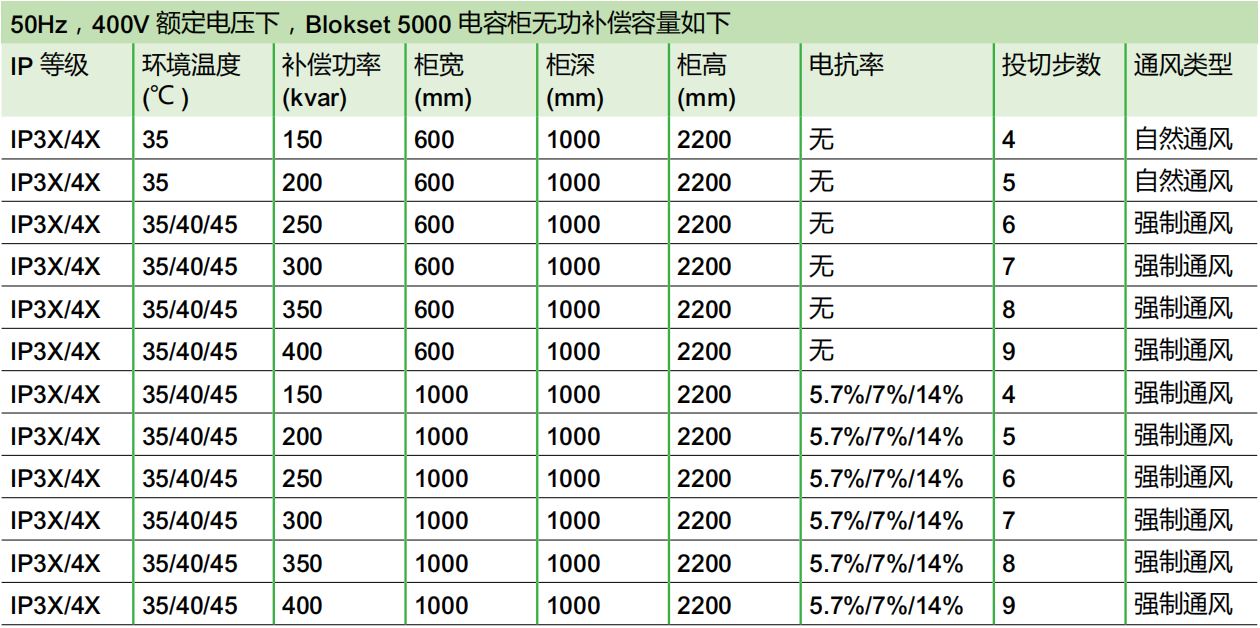

　　無功補償參數
